简介
我们的数字体验正越来越多地延伸到电脑和手机屏幕之外。假设你想在设计中引入实体控制……一个按钮……一个可旋转的旋钮……一根你可以触摸并用手指滑动的滑条。像 Arduino Uno 这样的低成本计算板，正让想要进行实验的人更容易实现这些想法。
在本教程中，我们将制作一个气候控制原型，它既可以通过触摸屏操作，也可以通过可旋转并可按压的实体旋钮操作。这些旋钮被称为旋转编码器。即使你没听过这个术语，你也很可能在某个时刻使用过它。它们在旋转时会有明显的“咔嗒”段落感。每一次咔嗒都会让某个数值增加或减少一步——比如你车载音响的音量控制。
你将学到什么
在本教程中我们将涵盖以下内容：
Blokdots 是什么？
搭建你的 Arduino 电路
使用 Blokdots 通过 ProtoPie Connect 向你的 Pie 发送消息
**完成时间：30-60 分钟
**这取决于你搭建 Arduino 电路的经验。
Blokdots
通常在使用 Arduino 时，会涉及一点编程。如果一想到写代码就让你望而却步，也有替代方案。Blokdots 是一个运行在你电脑上的程序，让你无需编写任何代码就能为 Arduino 编程。最棒的是？它内置了与 ProtoPie Connect 的集成，这意味着你可以很快让 Pie 对实体设备的交互作出响应。

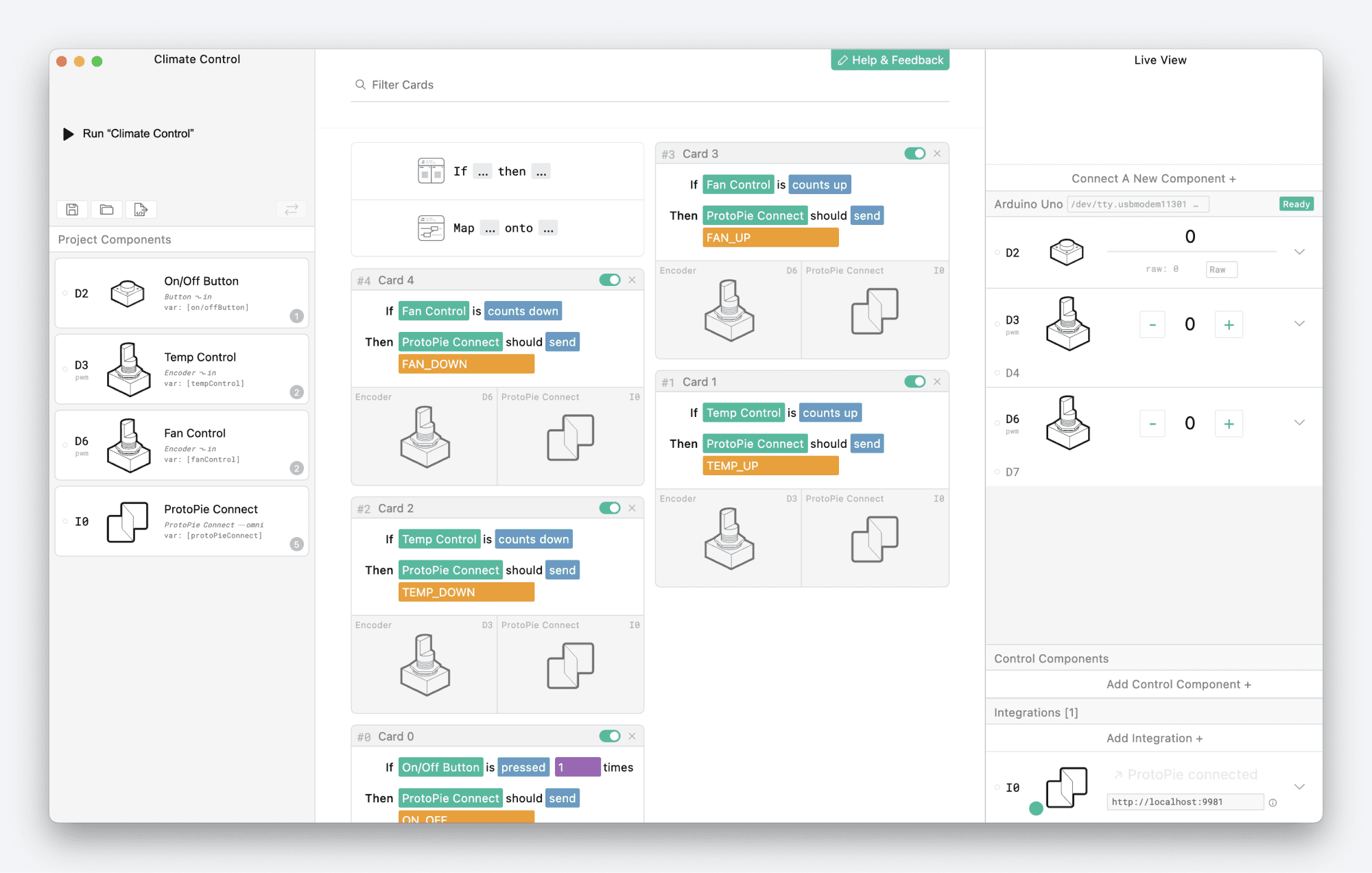

Blokdots——无需代码的 Arduino 编程……听起来很熟悉？
在撰写本文时，Blokdots 仍处于测试版，但它已经证明了使用实体设备可以多么快速、简单。
你需要的零件
到目前为止的所有课程，除了 ProtoPie 许可证之外都不需要额外购买。要跟着本教程操作，你需要准备一些零件：
太长不看（TL;DR）——我是新手（n00b）。请简单点。

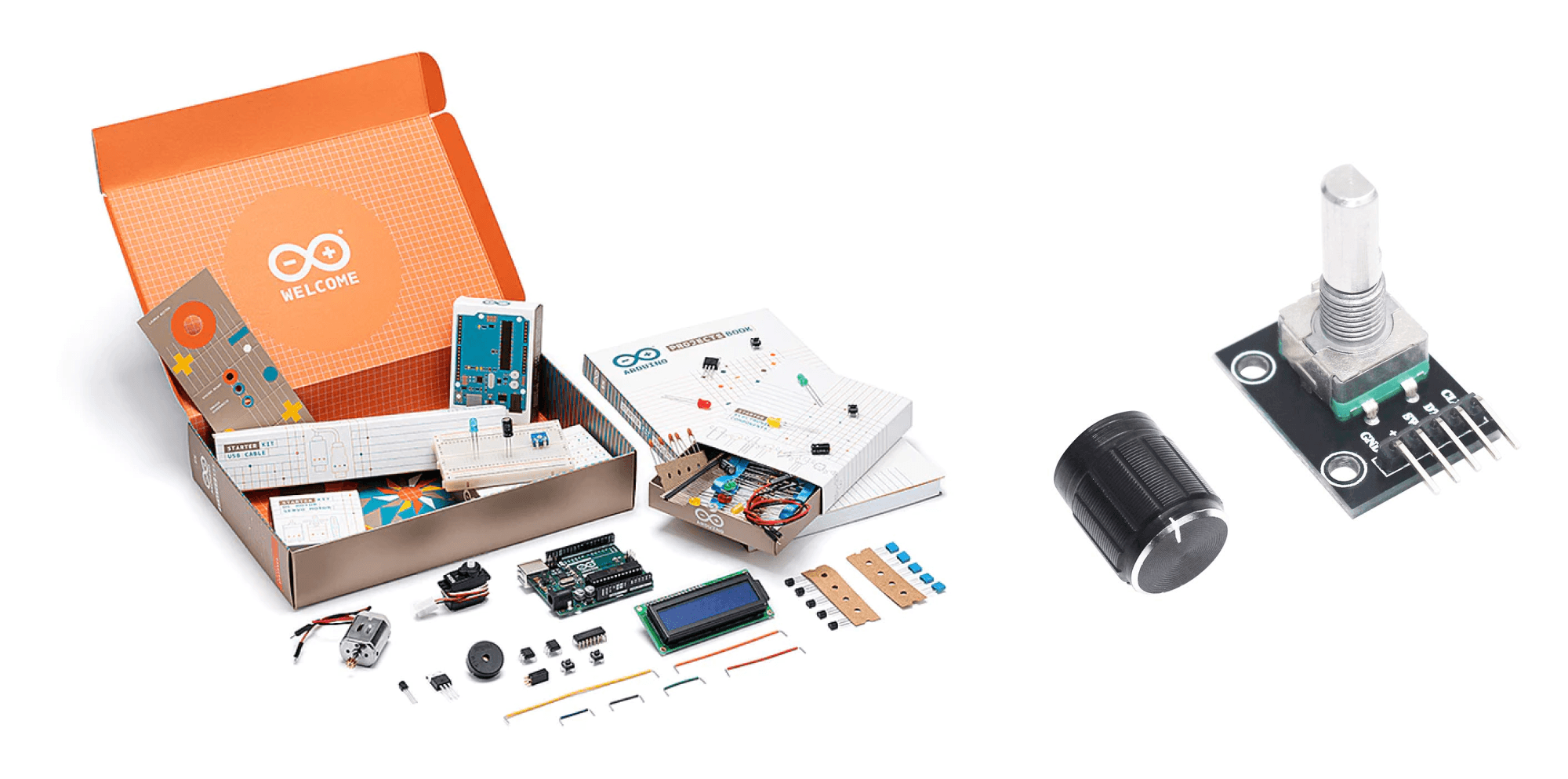

直接购买 官方 Arduino 入门套件，它包含本项目所需的几乎所有东西，再加上一包这种旋转编码器。
开始接线！
虽然 Blokdots 负责了编码部分，但你仍然需要亲自动手把线路接起来。对于简单项目，这并不难，而且你很可能能在网上找到电路图，准确告诉你如何连接元件到 Arduino 板，即使你并不完全理解其工作原理。

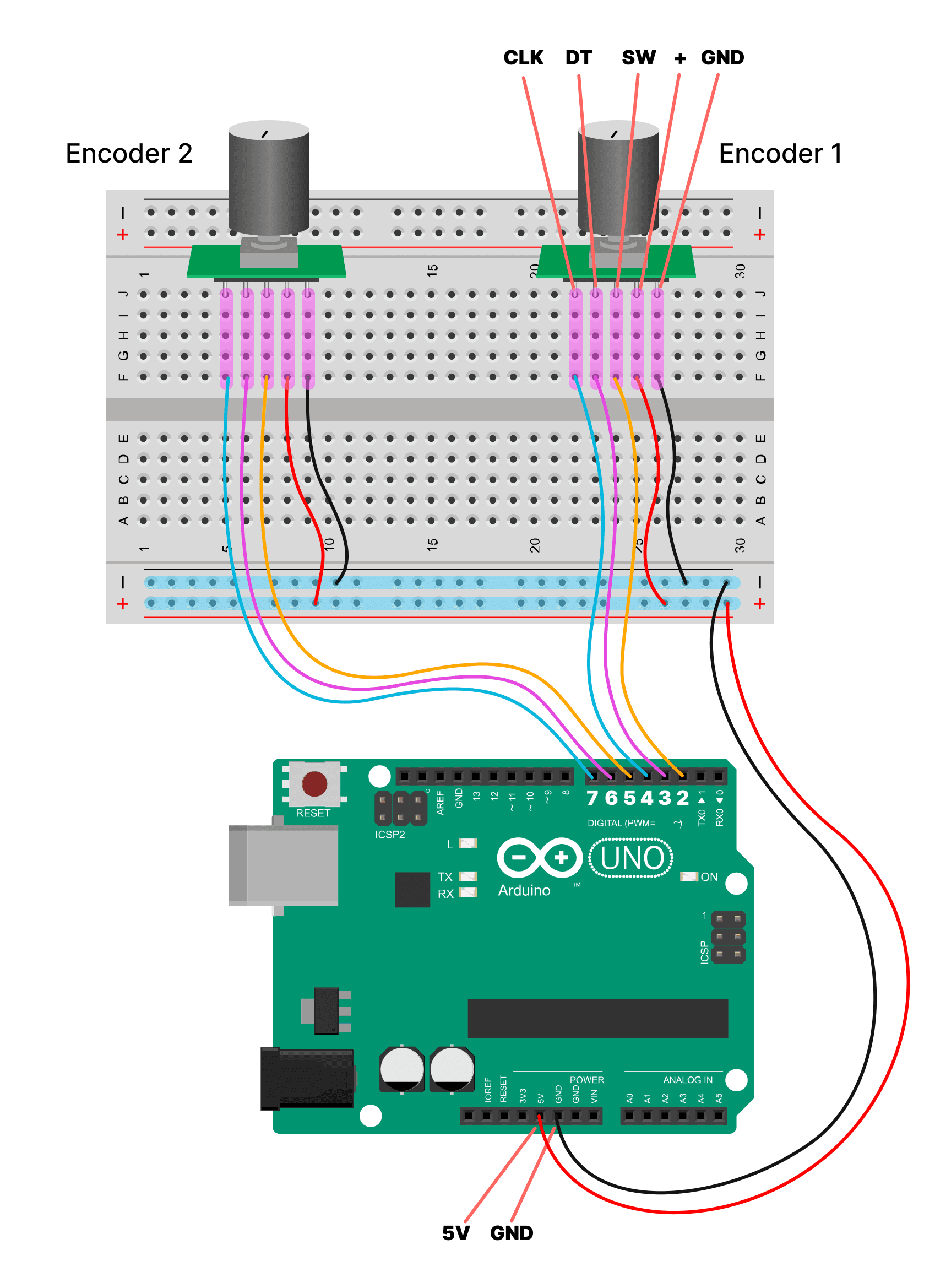

按照下图连接你的 Arduino 电路。
💡 如果你需要更详细的引导，视频下方有分步骤说明。
开始吧！
访问 Blokdots.com 并点击右上角黄色下载按钮。由于 Blokdots 仍处于测试版，带有新功能和修复的更新会频繁发布。请务必经常检查更新。
其次，我们将使用一个已完成状态的 Pie 文件。请在这里下载：
https://cloud.protopie.io/p/35d69ddd96
现在请跟着下面的视频操作：
可尝试的内容
当提高风速时，Pie 中的旋转方向是逆时针；但使用实体控制时，我们会顺时针转动编码器。看看你能否让风速旋钮与温度控制相反——逆时针增加风速，顺时针降低风速。
你还接了第二个按钮，但目前还没用上。你可以拿它做什么？
救命！我的电路该怎么接？！
如果你不熟悉电路接线，不用担心！下面将介绍该电路涉及的所有元件，并提供详细接线说明。

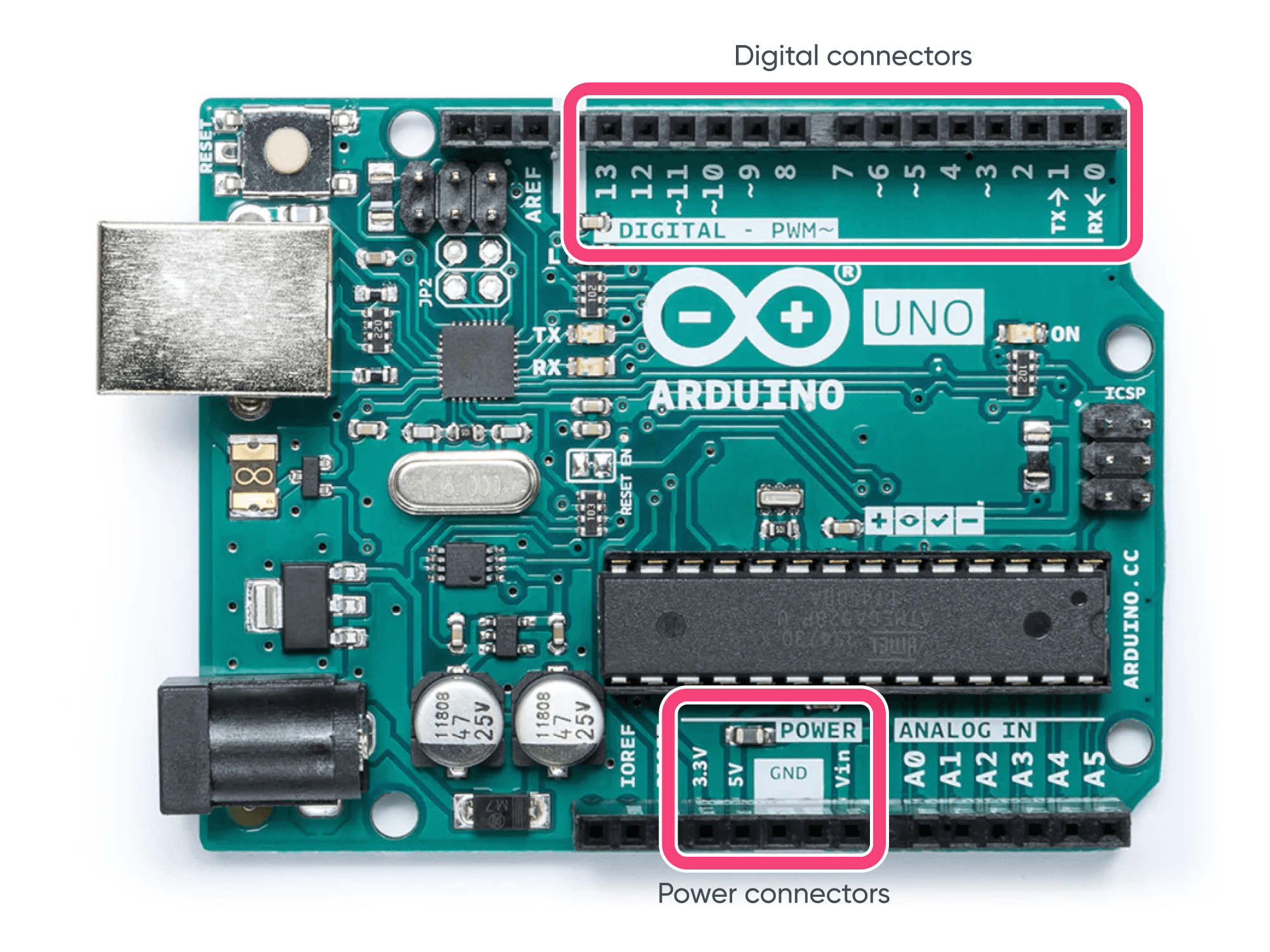

认识你的 Arduino
Arduino 的设计让连接元件变得简单。
顶部有一组连接口——这些是数字接口，并且有清晰编号。我们会使用其中几个来连接编码器。
底部有一组标注为 “POWER” 的连接口。我们会用到标注为 “5V” 和 “GND” 的接口。
面包板说明
我们将使用一种叫做 “面包板（Breadboard）” 的东西来连接所有元件。面包板可以让你无需焊接就轻松连接电子元件。

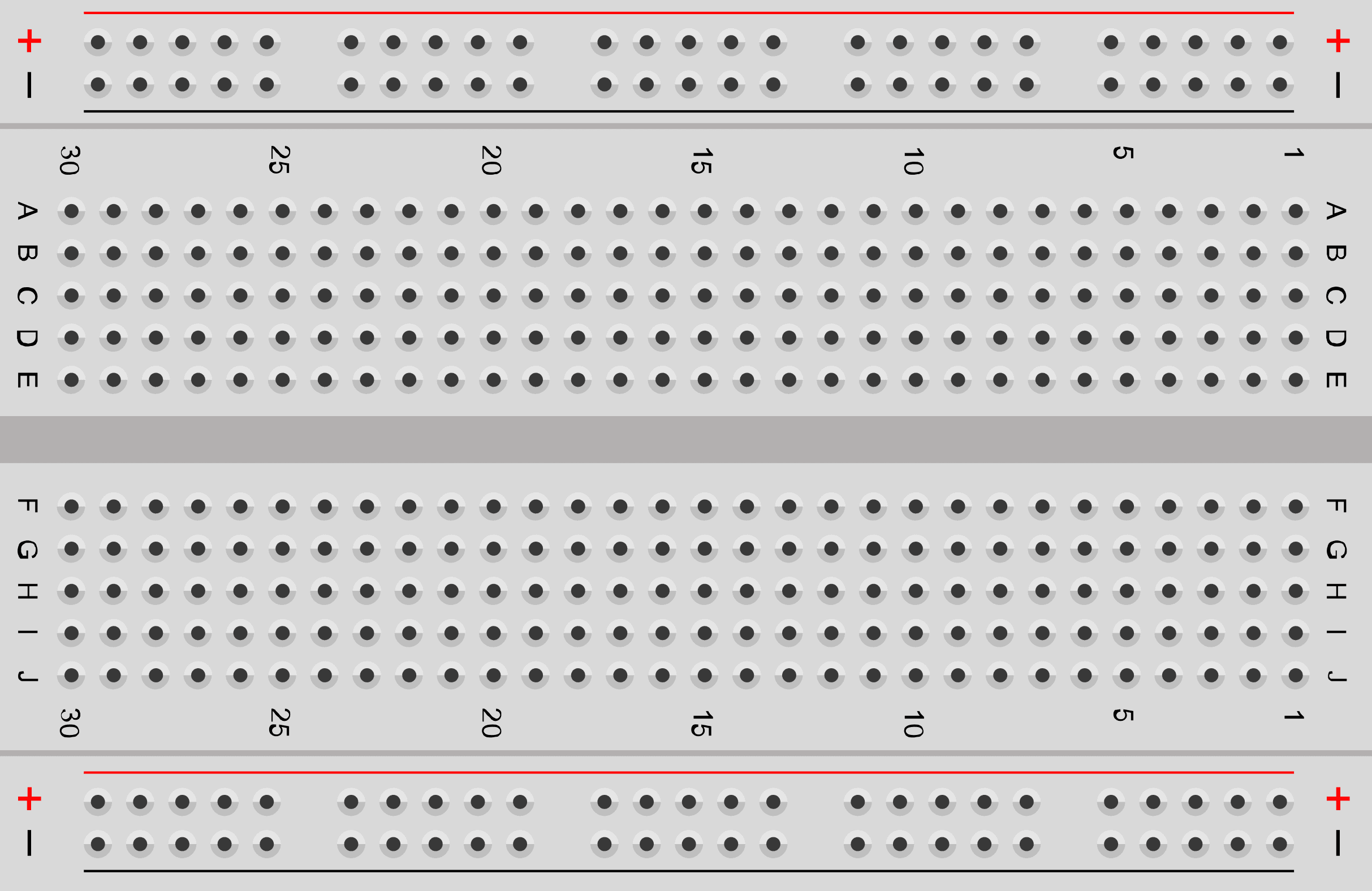

Arduino 入门套件 附带的面包板与下图非常相似。它由一组孔位网格组成：
理解某些孔组彼此连通非常重要。顶部有两行孔，底部也有两行孔。它们两端标有 + 和 –。这四行中每一行的孔都是互相连通的。通常你会用这些行给项目供电。如果你把电源接到最上面一行中的任意一个孔，那么插在该行中的其他元件都会获得电源。
中间区域的孔按纵向每 5 个为一组排列。每组 5 个孔也彼此连通。你把元件插入这些组中，然后用导线在这些 5 孔组与电源排之间建立连接。

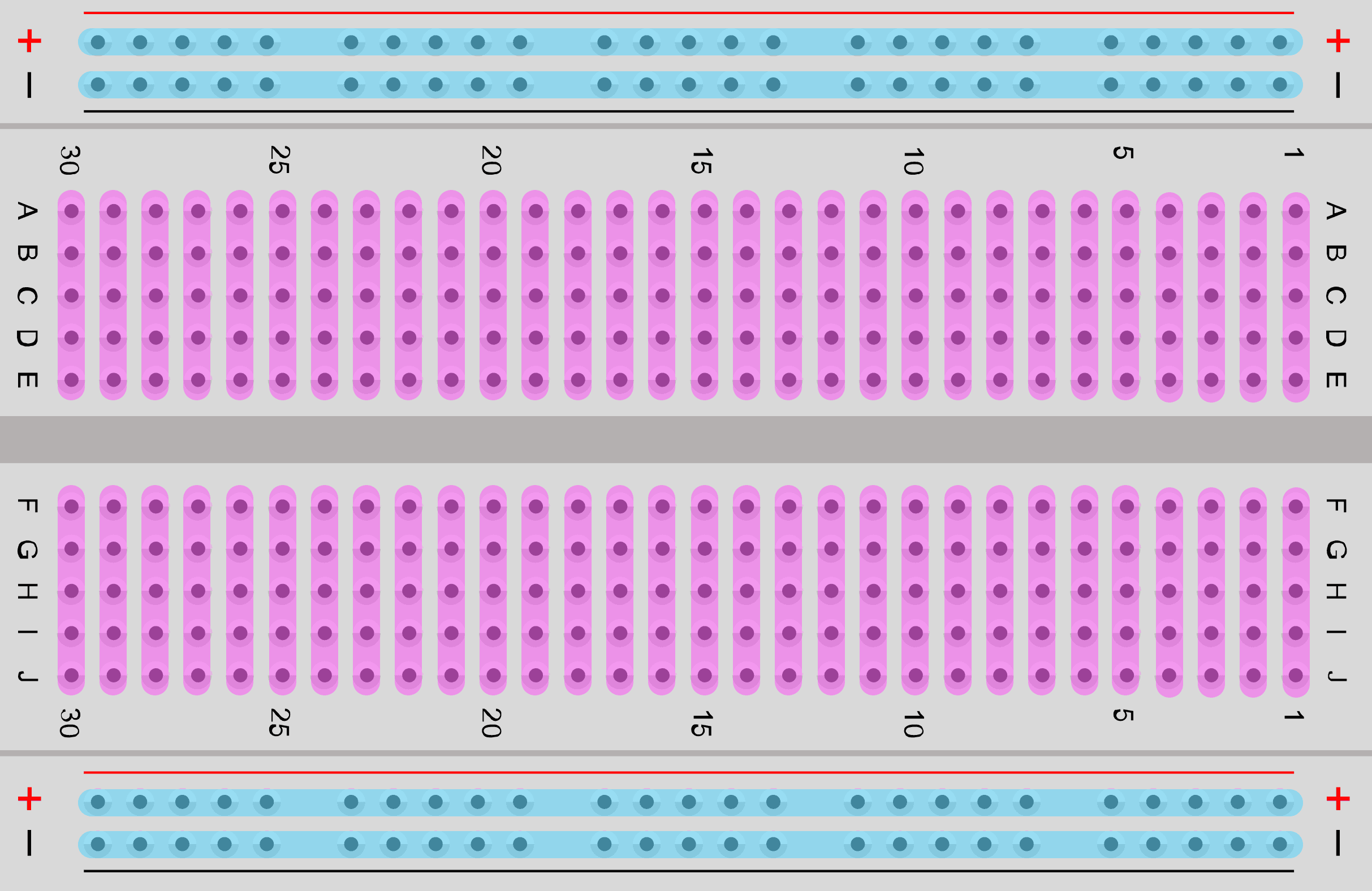

顶部两行和底部两行各自是横向连通的（蓝线）。每组纵向的五个孔也彼此连通（洋红线）。
旋转编码器

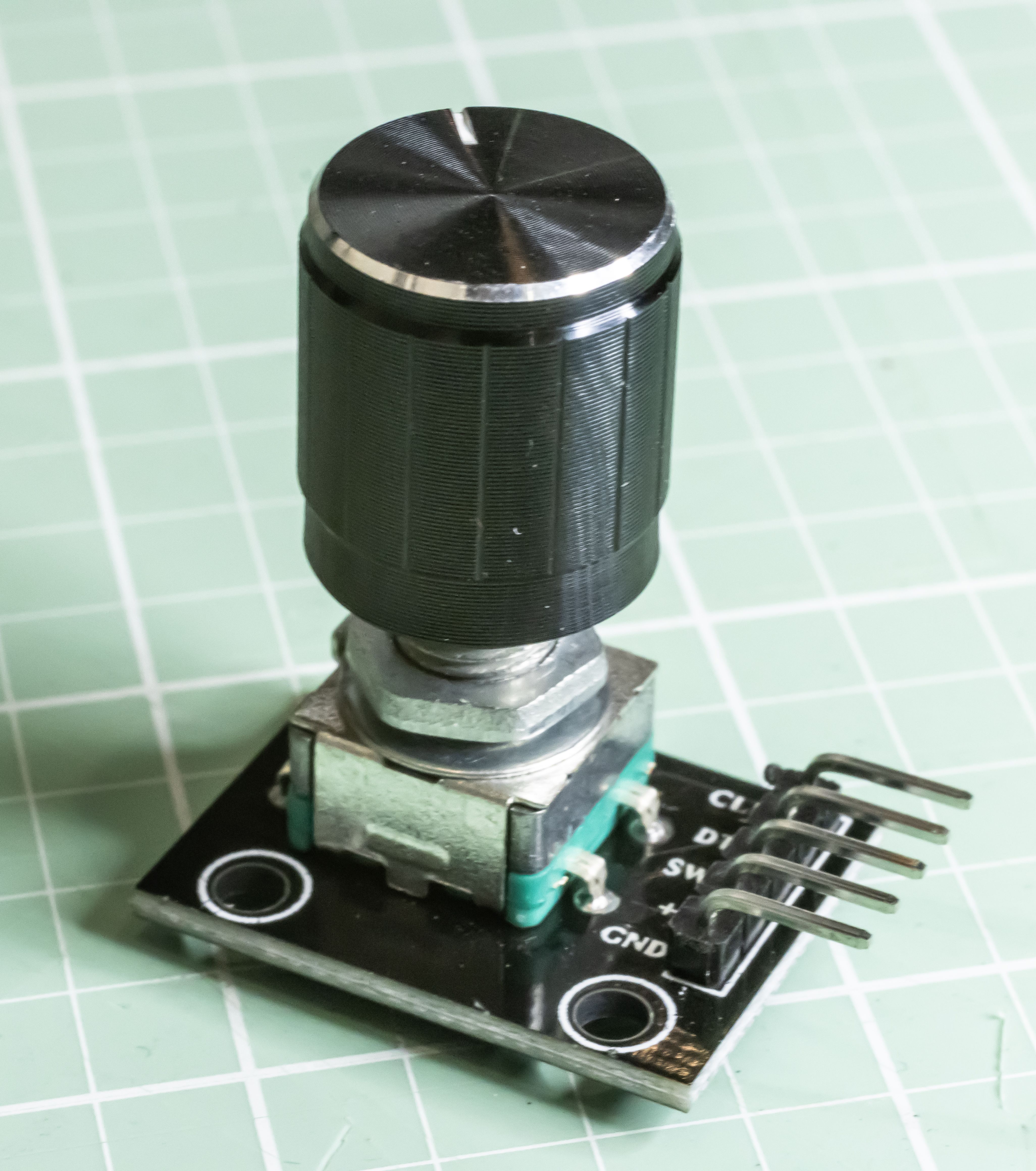

旋转编码器是一种特殊的旋钮，旋转时会有段落“咔嗒”感。本项目使用的编码器还带有按压按钮功能。

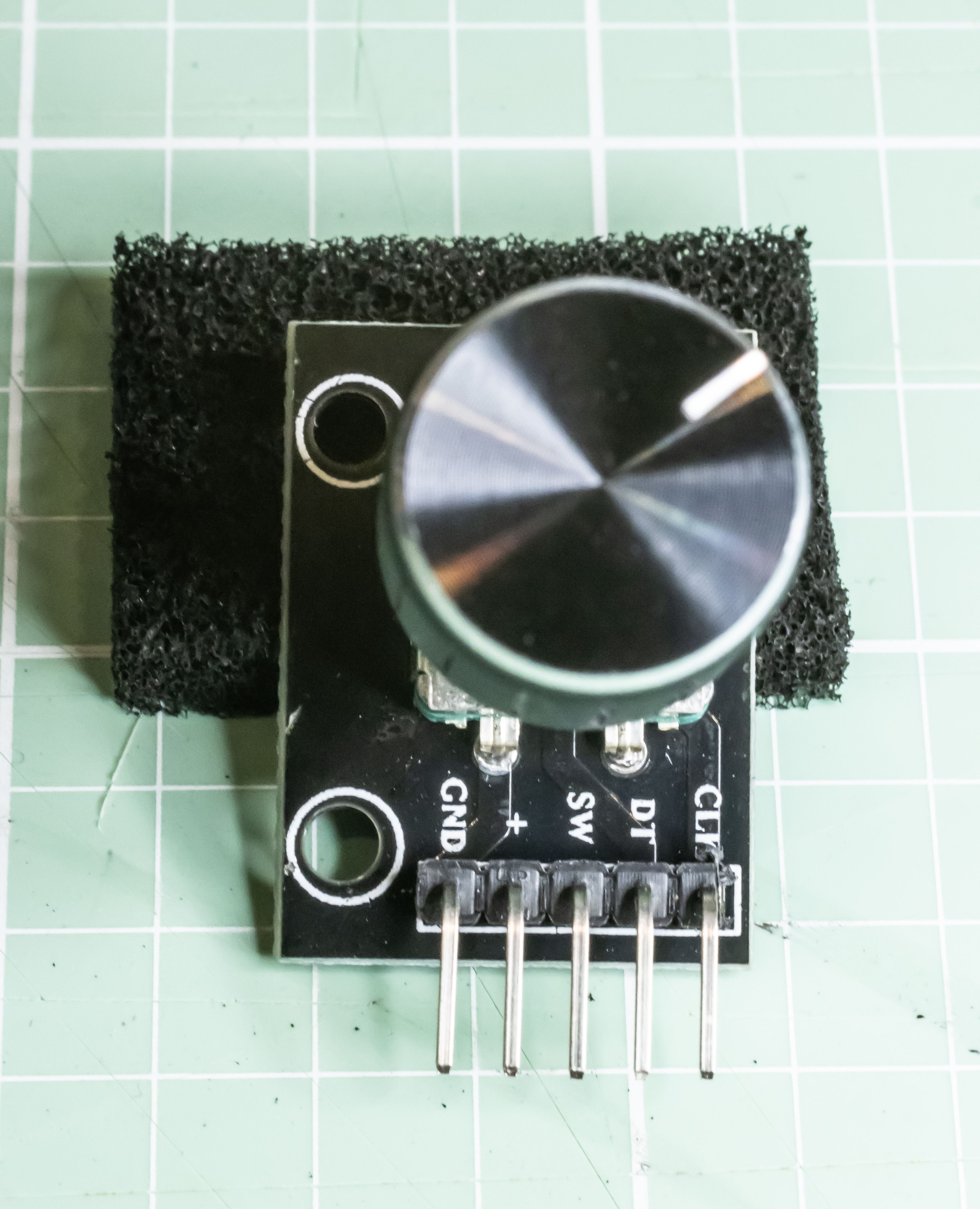

它有 5 个连接引脚，标注都很清楚：
从左到右：
GND - 接地引脚。连接到 Arduino 的 GND 接口
+ - 电压引脚。连接到 Arduino 的 5V 接口
SW - 该引脚专门用于发送旋钮按键被按下的信号。连接到 Arduino 的某个数字接口
DT - 编码器的数据引脚。连接到 Arduino 的某个数字接口
CLK - 编码器的时钟引脚。连接到 Arduino 的某个数字接口
💡 你不必理解 DT 和 CLK 的具体工作原理。真正重要的是：当你在 Blokdots 中使用编码器时，DT 和 CLK 必须连接到 Arduino 上连续编号的数字接口。例如，如果 DT 接到数字口 3，那么 CLK 就需要接到数字口 4。我们在实际接线时会再次说明。

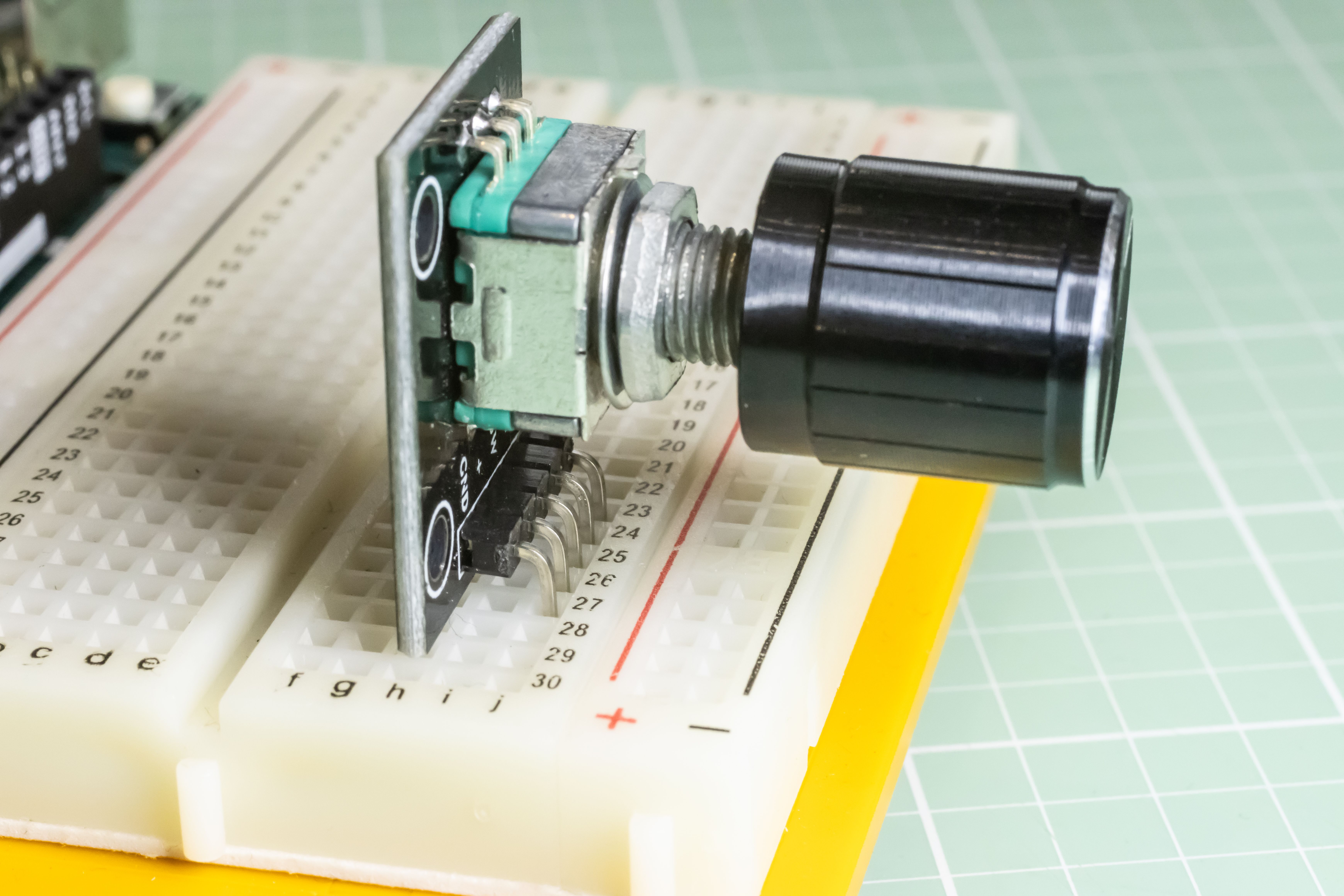

编码器的引脚可以很方便地插入面包板！

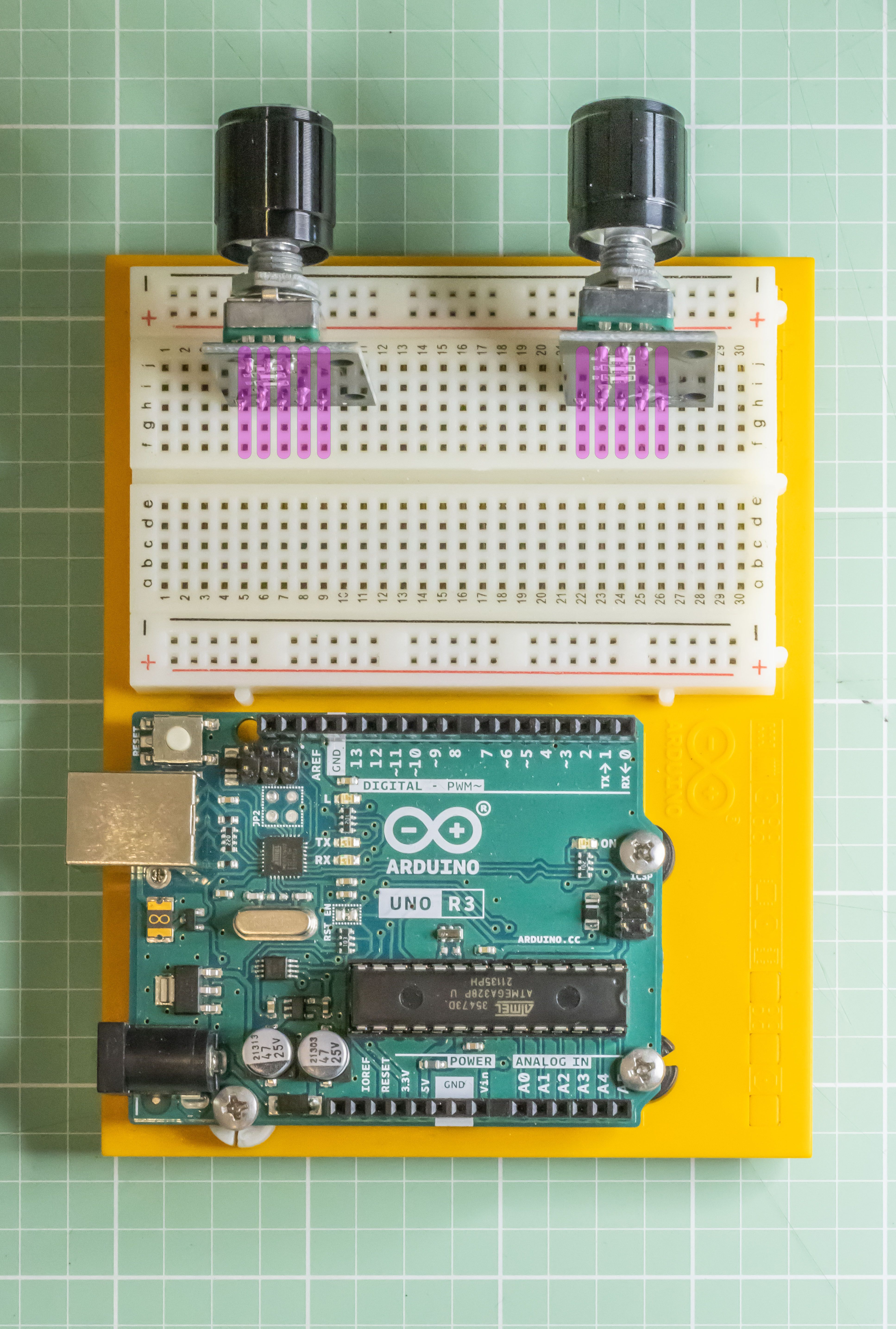

现在把两个编码器都插到面包板上。请确保编码器每个引脚都插在不同的一个纵向 5 孔组上。

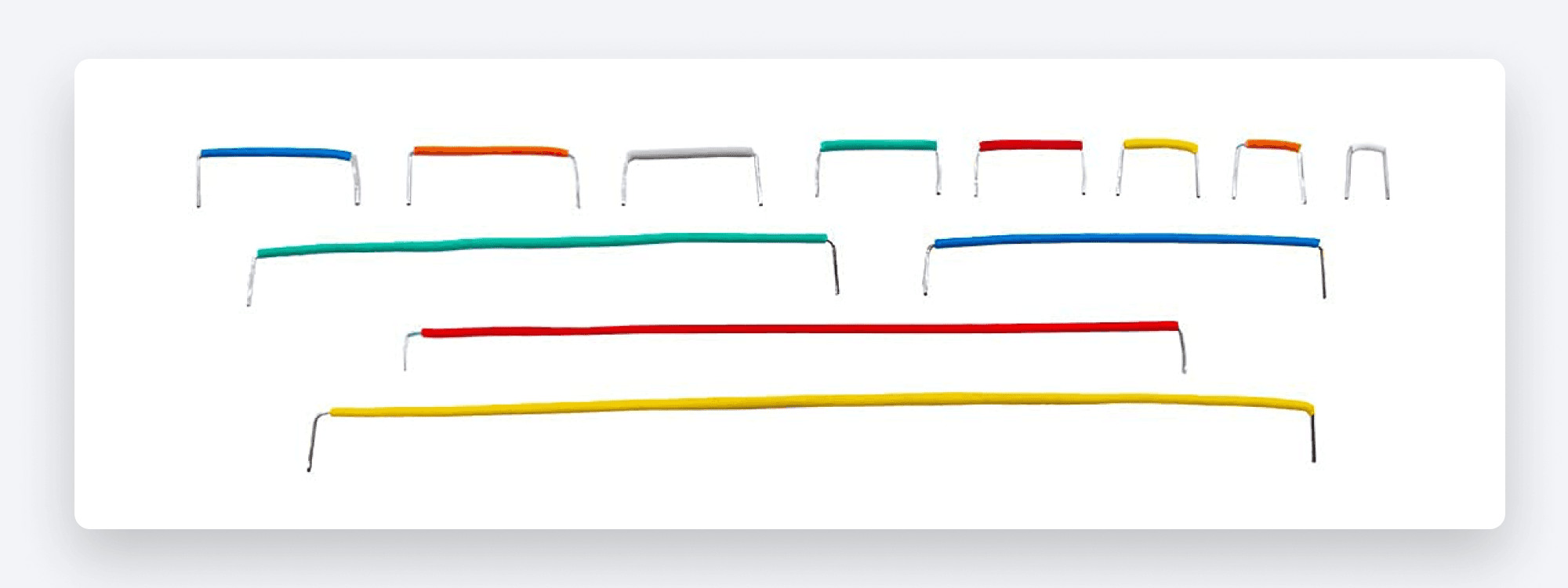

跳线
最后一块拼图就是把一切连接起来的导线。Arduino 入门套件附带多种长度的跳线。颜色并不影响功能——导线就是导线——但颜色有助于区分项目中的不同部分。例如，红线通常表示电源（更准确地说是电压）。你可以使用任何你觉得清晰的配色方案。
Arduino 入门套件附带多种长度和颜色的跳线。
按图接线
还记得上面的接线图吗？请按图示连接导线。记住，导线颜色并不重要，所以如果你没有图中相同颜色，换成别的颜色即可。
为面包板供电：
将一根导线从 Arduino 的 5V 接口连接到底部一行（标有“+”）中的任意孔。该行是电源排。
将一根导线从 Arduino 任一 GND 接口连接到底部第二行（标有“–”）中的任意孔。该行是接地排。
请注意，如果你的项目摆放方向与图中一致，编码器目前是背向你的，因此从这个视角看，从左到右引脚顺序如下：
CLK
DT
SW
GND
**连接编码器 1： **
将一根导线从接地排中的任意孔连接到编码器 GND 引脚所在 5 孔组中的任意孔。
将一根导线从电源排中的任意孔连接到编码器 + 引脚所在 5 孔组中的任意孔。
将一根导线从 Arduino 的数字口 2 连接到编码器 SW 引脚所在 5 孔组中的任意孔。
将一根导线从 Arduino 的数字口 3 连接到编码器 DT 引脚所在 5 孔组中的任意孔。
还记得我提到 Blokdots 要求编码器使用连续接口吗？既然 DT 接在数字口 3，那么 CLK 就需要接在数字口 4。请将一根导线从 Arduino 的数字口 4 连接到编码器 CLK 引脚所在 5 孔组中的任意孔。
**连接编码器 2： **
将一根导线从接地排中的任意孔连接到编码器 GND 引脚所在 5 孔组中的任意孔。
将一根导线从电源排中的任意孔连接到编码器 + 引脚所在 5 孔组中的任意孔。
将一根导线从 Arduino 的数字口 5 连接到编码器 SW 引脚所在 5 孔组中的任意孔。
将一根导线从 Arduino 的数字口 6 连接到编码器 DT 引脚所在 5 孔组中的任意孔。
和前面一样，我们需要把 CLK 引脚连接到 Arduino 上下一个连续的数字接口。将一根导线从 Arduino 的数字口 7 连接到编码器 CLK 引脚所在 5 孔组中的任意孔。

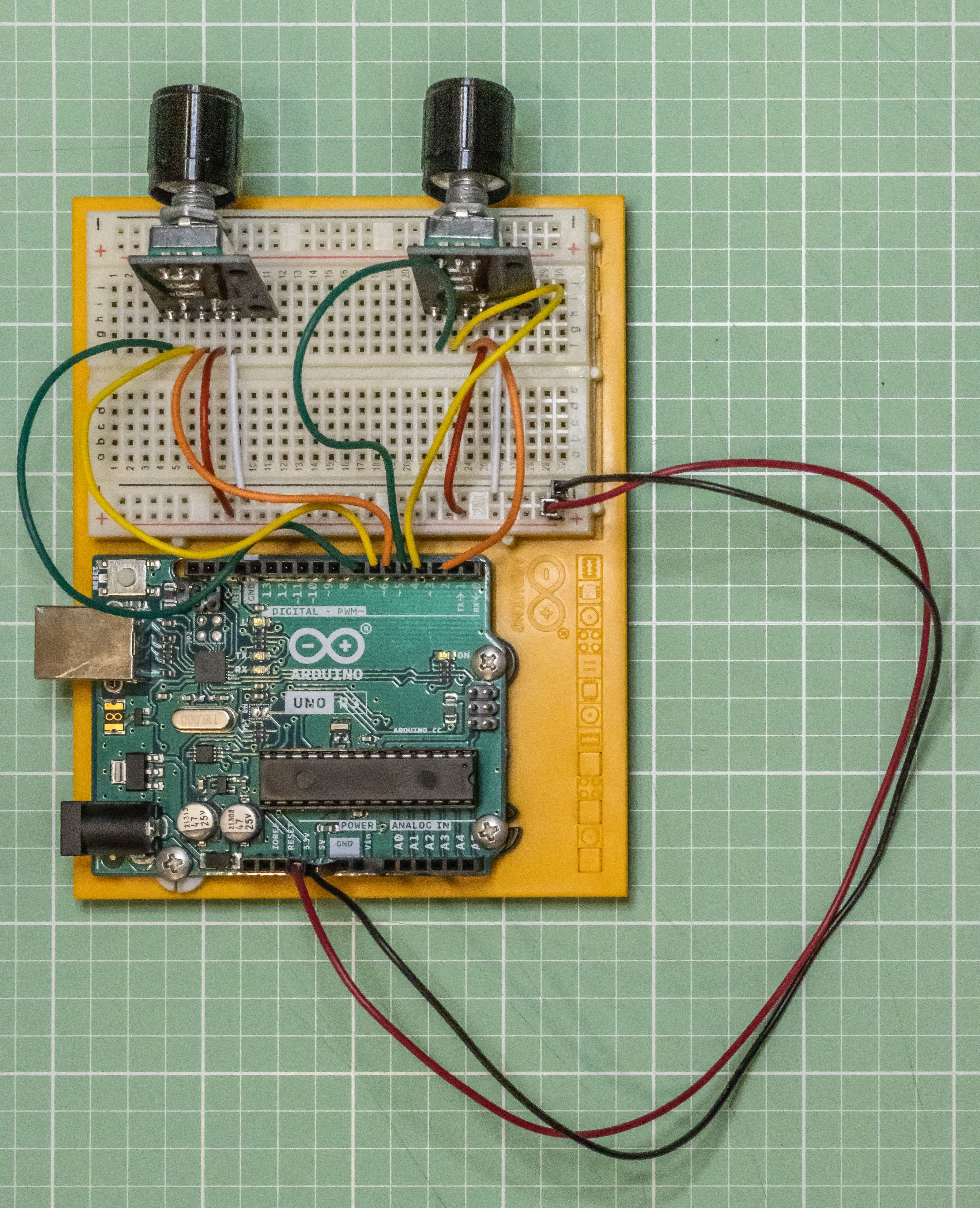

如果你都接对了，它看起来应该类似这样：
干得漂亮！你已经使用 ProtoPie Connect 与 Blokdots 连接好了你的第一个 Arduino 项目。让我们在 ProtoPie Connect 入门 7 节中的第 4 节：Arduino 第 2 部分 - 编写你自己的 Sketch 代码 里看看还能做什么。
